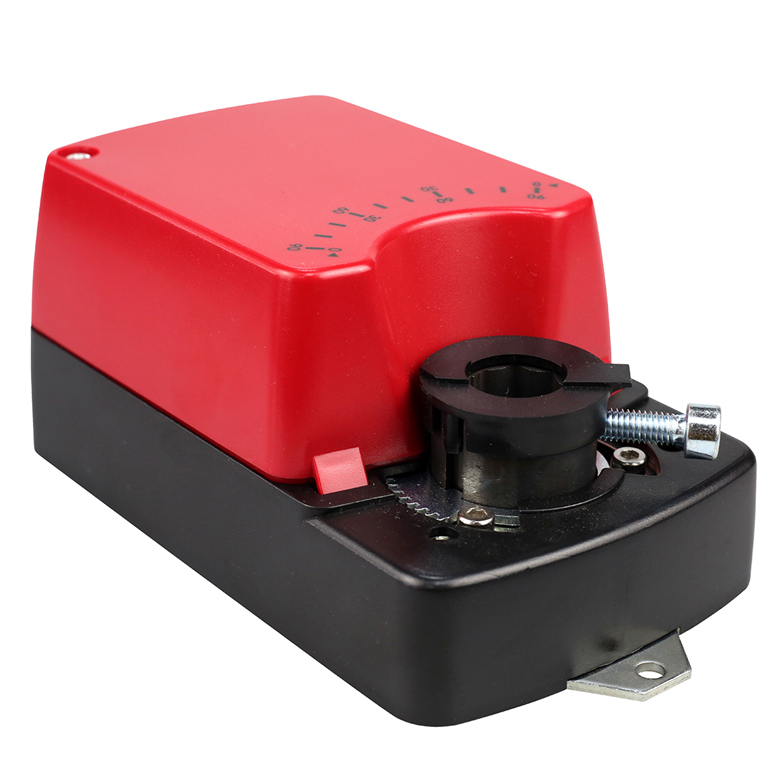

5Нм включения/выключения БЫСТРОДЕЙСТВУЮЩИЙ ПРИВОД

Для управления быстродействующим приводом воздушной заслонки в системе HVAC.
Колпак:	5 Нм
Номинальное напряжение:	24 В переменного/постоянного тока; 100…240 В переменного тока
Контроль:	Вкл./выкл. 2 точки/3 точки
-Тип ОС включает 2 группы вспомогательных переключателей
Диапазон крутящего момента: например, 3 Нм, 5 Нм, 8 Нм, 16 Нм, 25 Нм, 35 Нм и т. д. или по индивидуальному заказу

Таблица выбора модели

Крутящий момент	Продолжительность	Плвер Поставка	Вспомогательный переключатель	Номер модели
5 Нм	3,5~5 с (95°)	24 В переменного/постоянного тока	Никто	CF-5NF24V-О
			2-SPDT	CF-5NF24V-ОС
5 Нм	3,5~5 с (95°)	100…240 В переменного тока	Никто	CF-5NF220V-O
			2-SPDT	CF-5NF220V-ОС

Техническая спецификация

	CF-5NF24V-О	CF-5NF24V-ОС	CF-5NF220V-O	CF-5NF220V-ОС
Электрические данные
Номинальное напряжение	AC/DC24В; 50/60 Гц		100…240 В переменного тока; 50/60 Гц
Диапазон номинального напряжения	AC/DC 19,2...28,8 В		AC85...265В
Потребляемая мощность	3 Вт при номинальном крутящем моменте; 0,7 Вт при удержании
Калибровка проволоки	0,5 мм 2
Функциональные данные
Крутящий момент	5 Нм
Размер демпфера	0,5м 2
Ручное управление	Защелка редуктора отключается кнопкой, самовозврат
1-SPDTВспомогательный переключатель	Никто	2-SPDT	Никто	2-SPDT
Угол поворота	Макс.95°, регулируемый механическими упорами
Продолжительность	3,5~5 с (95°)
Уровень звуковой мощности	50 дБ
Индикация положения	механический
Условия труда
Класс защиты	Ⅲ (безопасное низкое напряжение)		Ⅱ (полностью изолированный)
Степень защиты	IP54
Температура окружающей среды	-20…+50℃
Температура инвентаря	-30…+80℃
Испытание на влажность	относительная влажность 95 %, без конденсации /EN 60730-1
Размеры/вес
Габаритные размеры	См. «Размеры»
Длина вала	>50мм
Диаметр вала	○ 6...16 мм □ 8X8...12X12 мм
Масса	<0,8 кг
