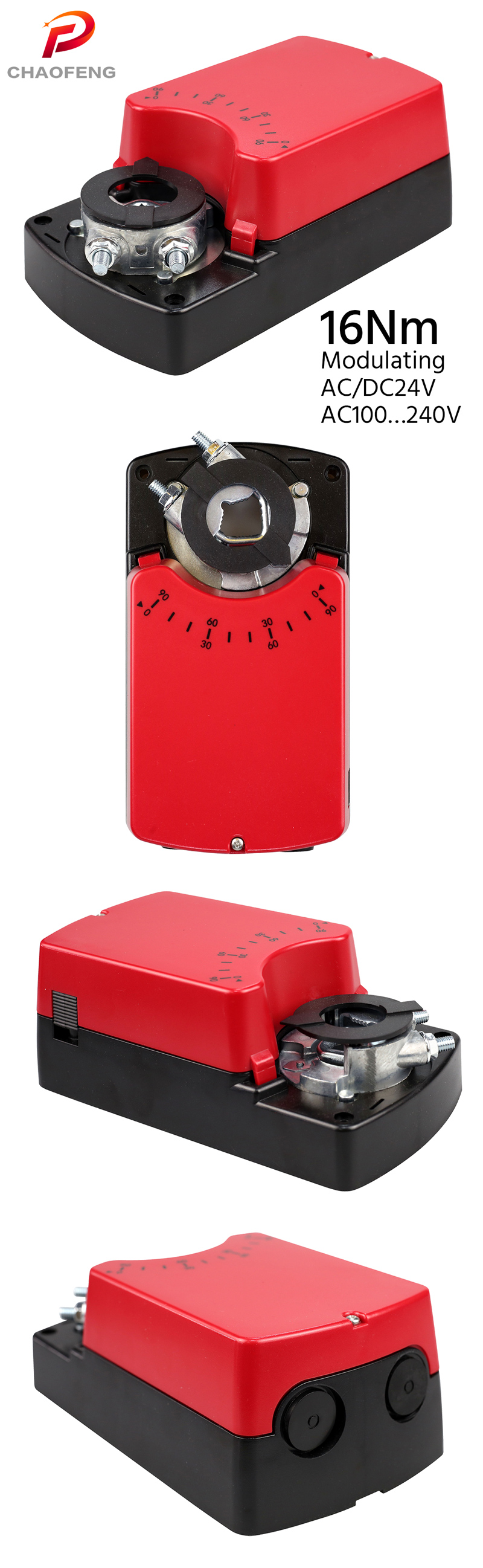

16Нм Модулирующий привод заслонки

Для работы привода заслонки управления воздухом в системе HVAC и других системах машины.
Колпак:	16 Нм
Номинальное напряжение:	24 В переменного/постоянного тока; 100…240 В переменного тока
Контроль:	0(2)-10В 0(4)-20мА Модулирующий
Обратная связь:	0(2)-10В 0(4)-20мА Модулирующий
- Тип MS включает 2 группы вспомогательных переключателей
Диапазон крутящего момента: например, 2 Нм, 4 Нм, 5 Нм, 6 Нм, 8 Нм, 16 Нм, 24 Нм, 32 Нм и т. д. или по индивидуальному заказу

Таблица выбора модели

Крутящий момент	Продолжительность	Плвер Поставка	Вспомогательный переключатель	Номер модели
16 Нм	30С~55С (95°)	24 В переменного/постоянного тока	Никто	ЦФ-16НР24В-М
			2-SPDT	CF-16NR24V-МС
16 Нм	30С~55С (95°)	100…240 В переменного тока	Никто	CF-16НР220В-М
			2-SPDT	CF-16NR220V-МС

Техническая спецификация

	ЦФ-16НР24В-М	CF-16NR24V-МС	CF-16НР220В-М	CF-16NR220V-МС
Электрические данные
Номинальное напряжение	AC/DC24В; 50/60 Гц		100…240 В переменного тока; 50/60 Гц
Диапазон номинального напряжения	AC/DC 19,2...28,8 В		AC85...265В
Потребляемая мощность	4,5 Вт при номинальном крутящем моменте; 0,5 Вт при удержании
Калибровка проволоки	0,5 мм 2
Спецификация терминала	Макс. 2,0 мм 2
Функциональные данные
Крутящий момент	16 Нм
Размер демпфера	2,5м 2
Ручное управление	Защелка редуктора отключается кнопкой, самовозврат
1-SPDTВспомогательный переключатель	Никто	2-SPDT	Никто	2-SPDT
Угол поворота	Макс.95°, регулируемый механическими упорами
Продолжительность	30С~55С(95°)
Уровень звуковой мощности	45 дБ
Индикация положения	механический
Рабочие условия
Класс защиты	Ⅲ (безопасное низкое напряжение)		Ⅱ (полностью изолированный)
Степень защиты	IP54
Температура окружающей среды	-20…+50℃
Температура инвентаря	-30…+80℃
Испытание на влажность	относительная влажность 95 %, без конденсации /EN 60730-1
Размеры/вес
Габаритные размеры	См. «Размеры»
Длина вала	>50мм
Диаметр вала	○ 10…20 мм □ 10X10...16X16 мм
Масса	1,2-1,3 кг
