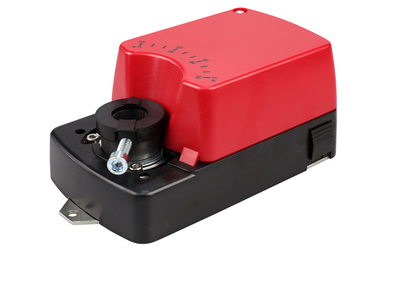

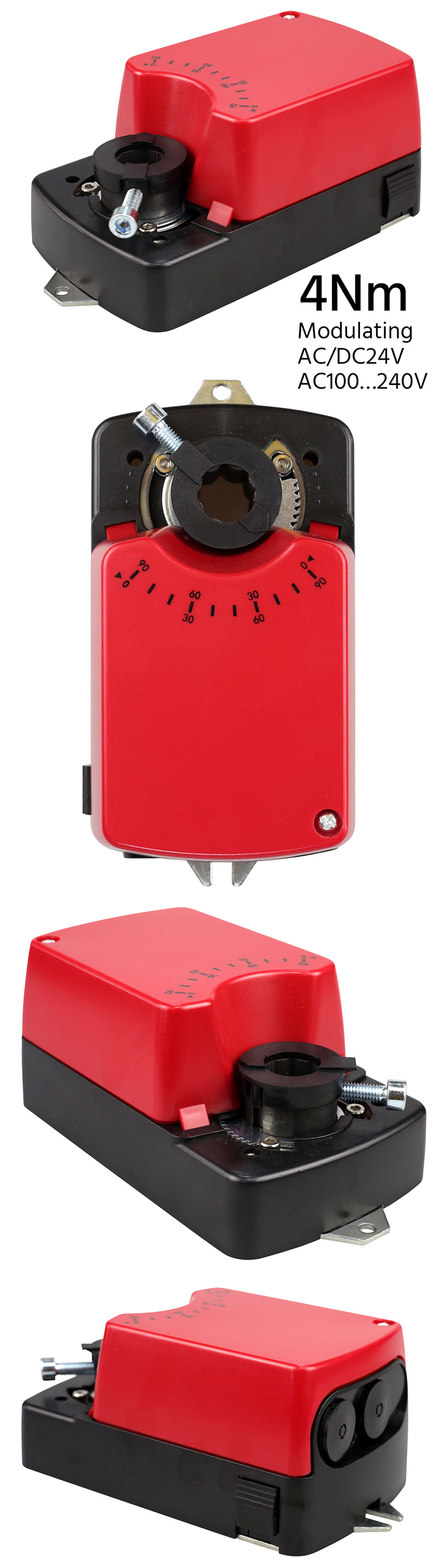

4Нм Модулирующий привод заслонки

Для управления приводом воздушной заслонки в системе ОВКВ.
Колпак:	4 Нм
Номинальное напряжение:	24 В переменного/постоянного тока; 100…240 В переменного тока
Контроль:	0(2)-10В 0(4)-20мА Модулирующий
Обратная связь:	0(2)-10В 0(4)-20мА Модулирующий
- Тип MS включает 2 группы вспомогательных переключателей
Диапазон крутящего момента: например, 2 Нм, 4 Нм, 5 Нм, 6 Нм, 8 Нм, 16 Нм, 24 Нм, 32 Нм и т. д. или по индивидуальному заказу

Таблица выбора модели

Крутящий момент	Продолжительность	Плвер Поставка	Вспомогательный переключатель	Номер модели
4 Нм	25С (95°)	24 В переменного/постоянного тока	Никто	CF-4НР24В-М
			2-SPDT	CF-4NR24V-МС
4 Нм	25С (95°)	100…240 В переменного тока	Никто	CF-4NR220V-M
			2-SPDT	CF-4NR220V-МС

Техническая спецификация

	CF-4НР24В-М	CF-4NR24V-МС	CF-4NR220V-M	CF-4NR220V-МС
Электрические данные
Номинальное напряжение	AC/DC24В; 50/60 Гц		100…240 В переменного тока; 50/60 Гц
Диапазон номинального напряжения	AC/DC 19,2...28,8 В		AC85...265В
Потребляемая мощность	3 Вт при номинальном крутящем моменте; 0,5 Вт при удержании
Калибровка проволоки	0,5 мм2
Функциональные данные
Крутящий момент	4 Нм
Размер демпфера	0,5м2
Ручное управление	Защелка редуктора отключается кнопкой, самовозврат
1-SPDTВспомогательный переключатель	Никто	2-SPDT	Никто	2-SPDT
Угол поворота	Макс.95°, регулируемый механическими упорами
Продолжительность	25С (95°)
Уровень звуковой мощности	45 дБ
Индикация положения	механический
Рабочие условия
Класс защиты	Ⅲ (безопасное низкое напряжение)		Ⅱ (полностью изолированный)
Степень защиты	IP54
Температура окружающей среды	-20…+50℃
Температура инвентаря	-30…+80℃
Испытание на влажность	относительная влажность 95 %, без конденсации /EN 60730-1
Размеры/вес
Габаритные размеры	См. «Размеры»
Длина вала	>50мм
Диаметр вала	○ 6...16 мм □ 8X8...12X12 мм
Масса	0,8 кг
