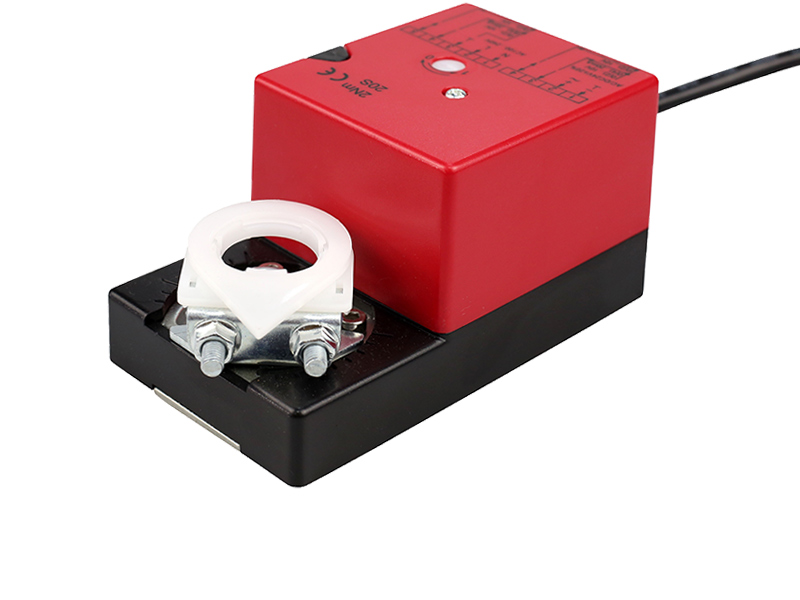

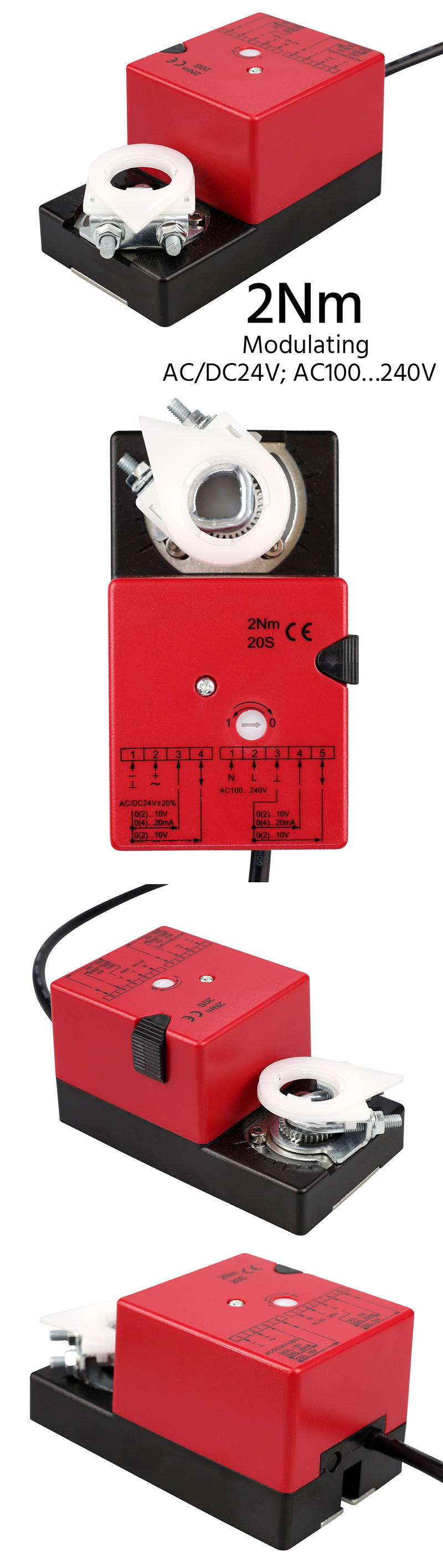

2Нм Модулирующий привод заслонки
Для управления приводом воздушной заслонки в системе ОВКВ. | ||||
Колпак: | 2 Нм | |||
Номинальное напряжение: | 24 В переменного/постоянного тока; 100…240 В переменного тока | |||
Контроль: | 0(2)-10В 0(4)-20мА Модулирующий | |||
Обратная связь: | 0(2)-10В 0(4)-20мА Модулирующий | |||
- Тип MS включает 1 группу вспомогательных переключателей | ||||
Таблица выбора модели
Крутящий момент | Продолжительность | Плвер Поставка | Вспомогательный переключатель | Номер модели |
2 Нм | 15~25 с (95°) | 24 В переменного/постоянного тока | Никто | ЦФ-2НР24В-М |
1-SPDT | CF-2NR24V-МС | |||
2 Нм | 15~25 с (95°) | 100…240 В переменного тока | Никто | ЦФ-2НР220В-М |
1-SPDT | CF-2NR220V-МС |
Техническая спецификация
ЦФ-2НР24В-М | CF-2NR24V-МС | ЦФ-2НР220В-М | CF-2NR220V-МС | |
Электрические данные | ||||
Номинальное напряжение | AC/DC24В; 50/60 Гц | 100…240 В переменного тока; 50/60 Гц | ||
Диапазон номинального напряжения | AC/DC 19,2...28,8 В | AC/DC 19,2...28,8 В | ||
Потребляемая мощность | 3 Вт при номинальном крутящем моменте; 0,5 Вт при удержании | |||
Калибровка проволоки | 0,5 мм2 | |||
Функциональные данные | ||||
Крутящий момент | 2 Нм | |||
Размер демпфера | 0,2м2 | |||
Ручное управление | Защелка редуктора отключается кнопкой, самовозврат | |||
1-SPDTВспомогательный переключатель | Никто | 1-SPDT | Никто | 1-SPDT |
Угол поворота | Макс.95°, регулируемый механическими упорами | |||
Продолжительность | 15~25 с (95°) | |||
Уровень звуковой мощности | 45 дБ | |||
Индикация положения | механический | |||
Рабочие условия | ||||
Класс защиты | Ⅲ (безопасное низкое напряжение) | Ⅱ (полностью изолированный) | ||
Степень защиты | IP54 | |||
Температура окружающей среды | -20…+50℃ | |||
Температура инвентаря | -30…+80℃ | |||
Испытание на влажность | относительная влажность 95 %, без конденсации /EN 60730-1 | |||
Размеры/вес | ||||

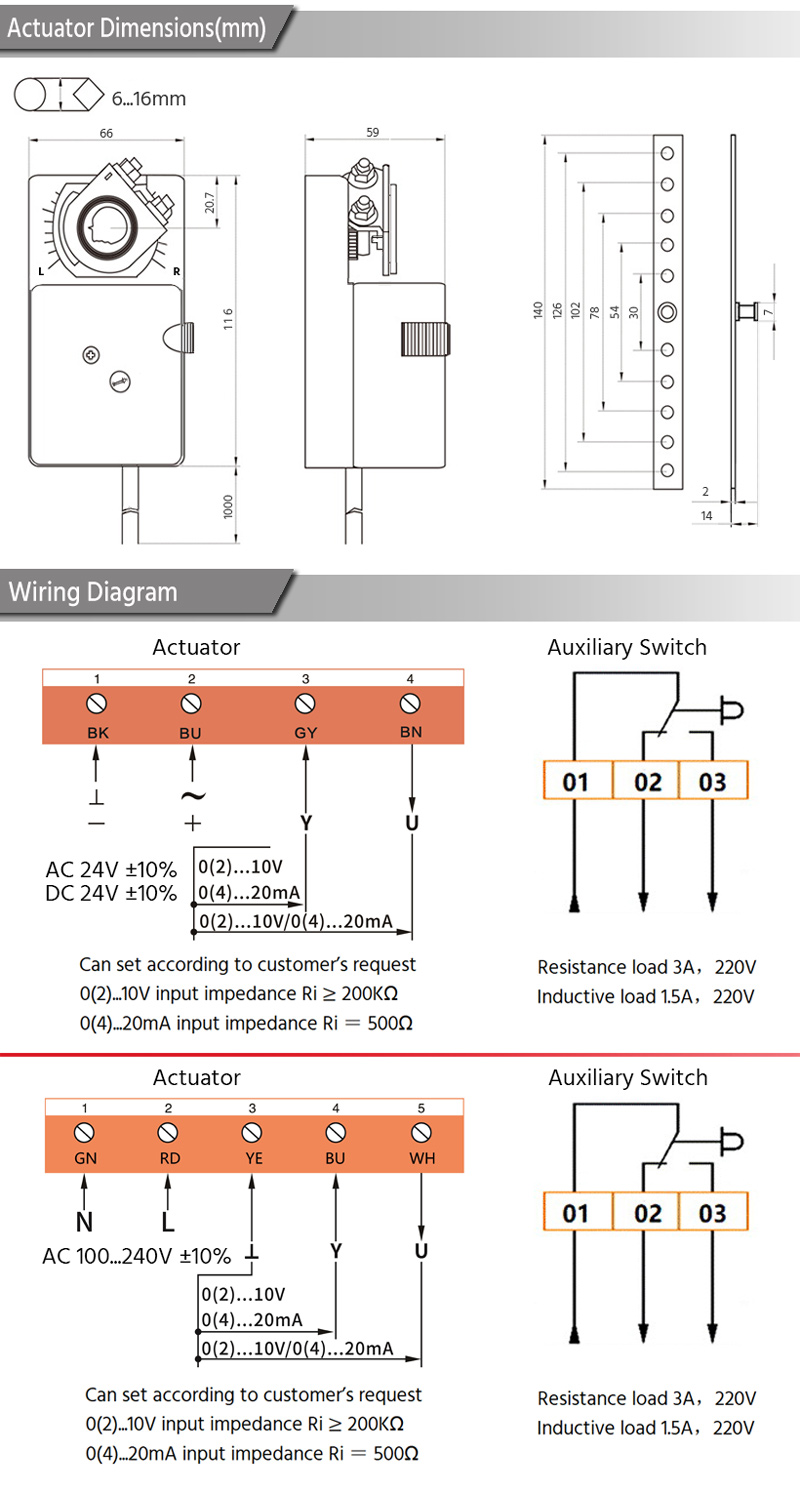

Габаритные размеры | См. «Размеры» | |||
Длина вала | >50мм | |||
Диаметр вала | ○ 6...16 мм □ 5X5...12X12 мм | |||
Масса | <0,5 кг | |||
